Beschreibung
Der Profilprojektor Baty R600 mit seinem 600-mm-Bildschirm (24 Zoll) und seiner hohen Spezifikation bietet die Möglichkeit, einfache berührungslose
Vergleichsmessungen bis hin zu komplexen programmierten Messsequenzen mit SPC-Fähigkeit und automatischer Kantenerkennung durchzuführen.
Die horizontale Lichtstrahlkonfiguration eignet sich ideal für große bearbeitete oder gedrehte Werkstücke zur Aufnahme in Prismen und Zentrierspitzen.
Ausstattung
• 600-mm-Bildschirm (24 Zoll) mit 90º-Kreuzlinien und Klemmclips
• Robuster Arbeitstisch mit 450 mm x 200 mm (18″ x 8″) Messbereich und
• Winkeldrehung von ± 15º auf dem Arbeitstisch zum Messen von
Gewindeformen oder Schneidwerkzeugen
• Vertikale 200 mm (8″) Y-Achse motorisch angetrieben mit Joystick-
Steuerung
• Wahl der Objektivvergrößerung: 5x (Einzelobjektivhalterung),
10x, 20x, 25x, 50x, 100x
• Drehbarer Objektivrevolver mit 4 Positionen für einfachen
Objektivwechsel (außer 5x)
• Profilbeleuchtung mit Halogenlampe und Grünfilter
• Abschirmhaube und Vorhänge für den Einsatz in heller Umgebung
• Glasfaser-Oberflächenbeleuchtung
• Digitale Winkelmessung
• 0,5 Mikrometer Auflösung (0,5 μm)
Verfügbare Anzeigevarianten

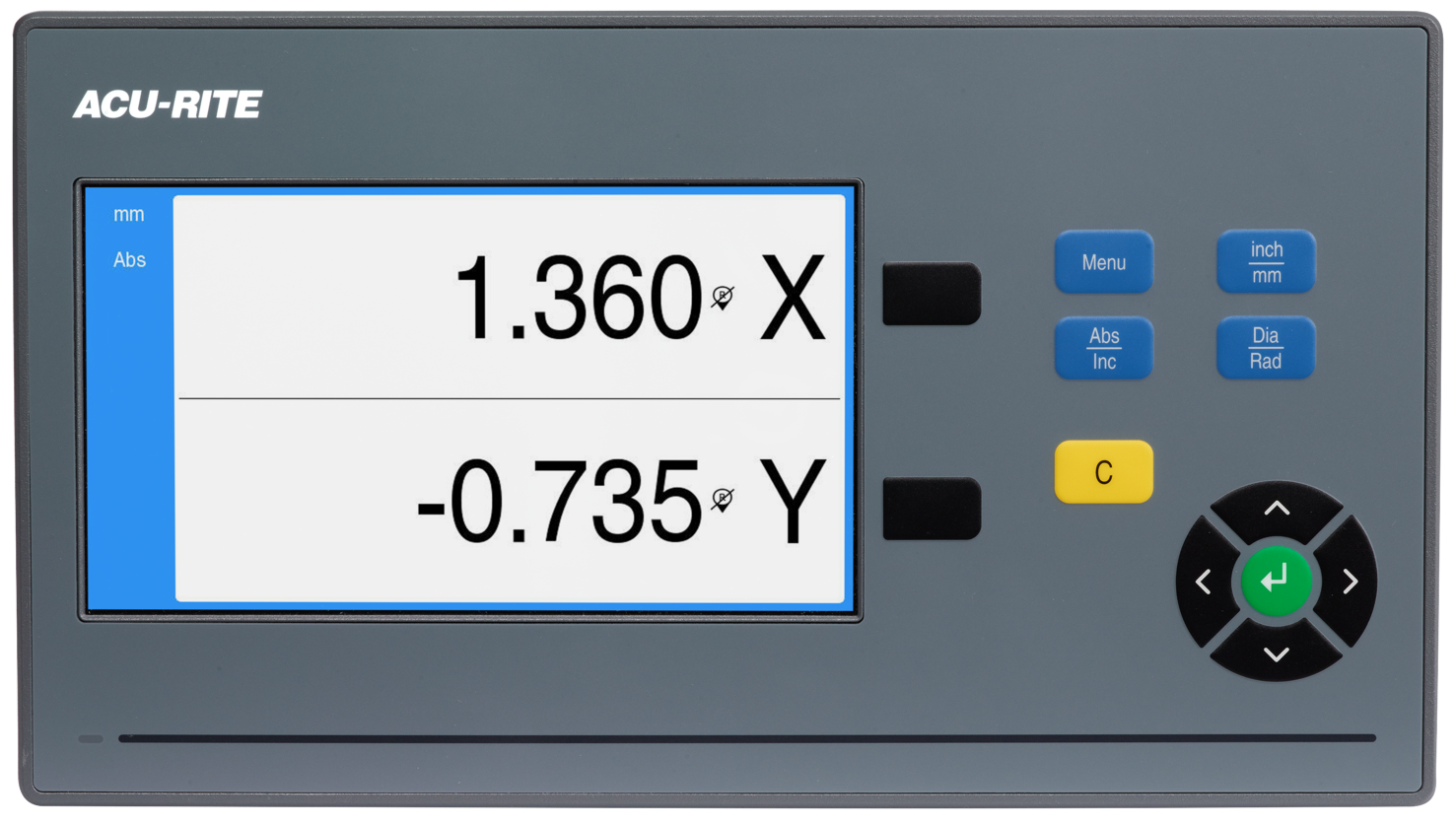

• XLS – Die neue LCD-Anzeigeeinheit der Acu-rite DRO-100-Serie. Eine einfache zweiachsige
Digitalanzeige für Punkt-zu-Punkt X-, Y- oder Winkel-Messungen mit absoluten/
inkrementellen Messwerten.
• GXL – Geometrische Anzeige mit 7-Zoll-Farb-Touchscreen, Einfache intuitive Bedienung, Messfunktionen für Punkt, Linie, Kreis, Distanz und Winkel, Automatische Funktionsliste und grafische Ansicht, Programmerstellung und Toleranzfunktion
• FT2-E – Komplette TOUCH SCREEN Anzeige mit 2D Fusion-Touch-Software. Ansicht des gemessenen Teils kann als voll bemaßte Zeichnung gedruckt werden. Die vollständige Berichtsfunktion umfasst SPC, tabellarische Details mit Pass/Fail-Analyse, automatische Verknüpfung mit Excel und automatische Sequenzprogrammierungsfunktion. Mit optischer Kantenerkennung.
Verfügbare Optionen
• Motorisierung der Horizontalachse über Joystick-Steuerung
• Intern eingebauter automatischer Kantensensor, um die
Verwendung von Overlay-Diagrammen auf einem ungehinderten
Bildschirm
• Für individuelle Anforderungen stehen verschiedene Anzeigeeinheiten
zur Verfügung
• SPC zur Ergänzung Ihrer Qualitätskontrolle ohne Kauf eines separaten
Systems (nur FT2 / FT2-E)
• 5x-Objektivsystem nur als Einzelobjektivfassung
