Baty – SM20

Angebot anfragen

Beschreibung

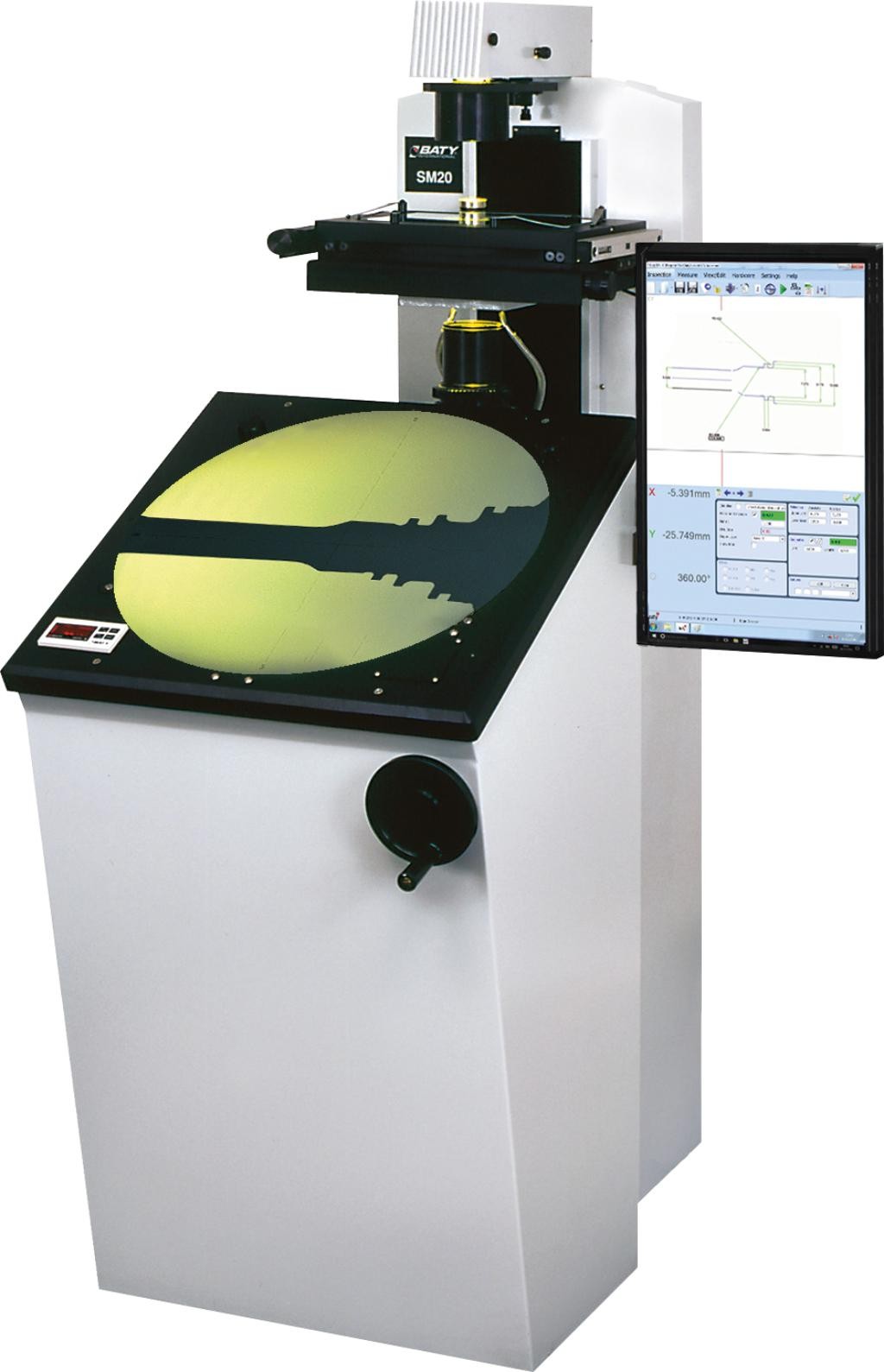

Der Baty SM20 ist ein Stand-Profilprojektor mit vertikalem Lichtweg und einem 500-mm-/20-Zoll-Bildschirm, der über einen großen, hochbelastbaren,
hochpräzisen Arbeitstisch mit einem Messbereich von 250 mm x 125 mm und einer Auflösung von 0,5 μm verfügt.



Ausstattung
• Wahl der Objektivvergrößerung: 5x, 10x, 20x, 25x, 50x und 100x
• Helix-Anpassung der Lichtquelle für genaue Projektionen
• Großer Verfahrweg des Tisches 10″ (250 mm) x 5″ (125 mm)
• Digitale Winkelmessung
• 0,5 Mikrometer Auflösung (0,5 μm)

Verfügbare Anzeigevarianten

• XLS – Die neue LCD-Anzeigeeinheit der Acu-rite DRO-100-Serie. Eine einfache zweiachsige
Digitalanzeige für Punkt-zu-Punkt X-, Y- oder Winkel-Messungen mit absoluten/
inkrementellen Messwerten.

• GXL – Geometrische Anzeige mit 7-Zoll-Farb-Touchscreen, Einfache intuitive Bedienung, Messfunktionen für Punkt, Linie, Kreis, Distanz und Winkel, Automatische Funktionsliste und grafische Ansicht, Programmerstellung und Toleranzfunktion

• FT2-E – Komplette TOUCH SCREEN Anzeige mit 2D Fusion-Touch-Software. Ansicht des gemessenen Teils kann als voll bemaßte Zeichnung gedruckt werden. Die vollständige Berichtsfunktion umfasst SPC, tabellarische Details mit Pass/Fail-Analyse, automatische Verknüpfung mit Excel und automatische Sequenzprogrammierungsfunktion. Mit optischer Kantenerkennung.



Verfügbare Optionen
• Schirmhaube und Vorhänge mit großzügigen Proportionen für den Einsatz bei hellem Umgebungslicht
• Automatischer Kantensensor
• Objektivrevolver mit 3 Positionen für einfachen Objektivwechsel
• SPC zur Ergänzung Ihrer Qualitätskontrolle ohne Kauf eines separaten Systems (nur FT2 und FT2-E)
