Komplettes Programm im Vertrieb
Optische Messtechnik aus England: Profilprojektoren und Videomesssysteme. Das komplette Programm erhalten Sie bei uns, einschließlich Kalibrierung im eigenen Labor.
Vertrieb und Service
Das komplette Baty-Programm samt Kalibrierung aus einer Hand
Bei uns erhalten Sie das vollständige Baty-Programm: Profilprojektoren, Videomesssysteme sowie das passende Zubehör. Entscheidend ist dabei nicht allein die Lieferung, sondern die Betreuung danach: Service und Kalibrierung übernehmen wir in unserem eigenen akkreditierten Labor.
Für Sie bedeutet das: Ein optisches Messgerät, dessen Kalibrierschein abgelaufen ist, lässt sich für die Fertigungsfreigabe nicht mehr verwenden. Der Kalibrierschein ist deshalb kein Zusatzgeschäft, sondern fester Bestandteil der Lieferung.
-
Britische Fertigung seit 1932 Baty fertigt seine Profilprojektoren im englischen Sussex und produziert dort seit über neunzig Jahren nach ISO 9001. Mit dem „Shadograph“ hat das Unternehmen das Verfahren in vielen Messräumen überhaupt erst eingeführt.
-

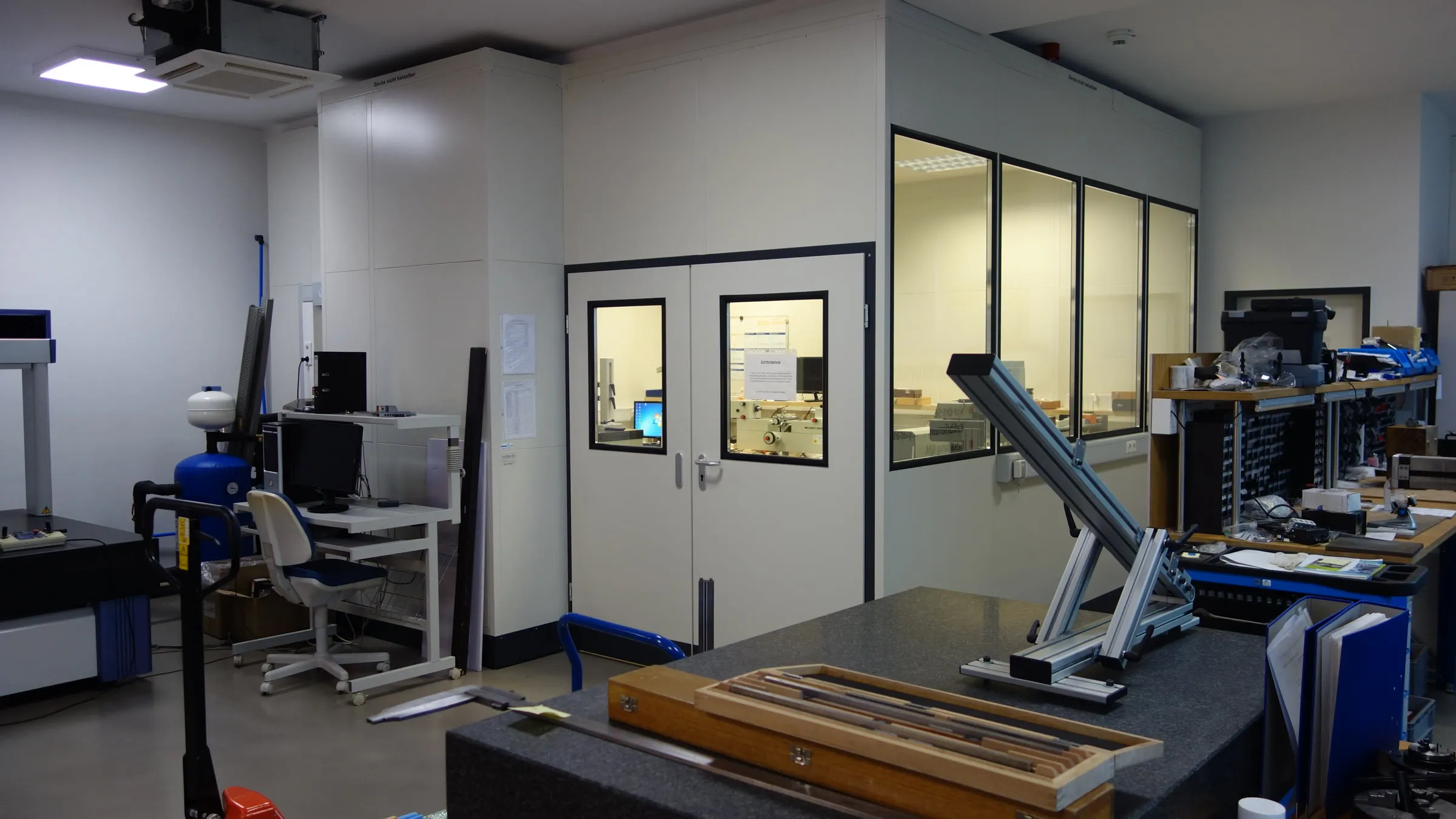

Kalibrierung im eigenen Labor Optische Messmittel kalibrieren wir in Mönchengladbach, wahlweise als Werks- oder als DAkkS-Kalibrierung. Ein Versand nach England entfällt, und Ihr Gerät steht Ihnen entsprechend schneller wieder zur Verfügung.
-
Bestandsgeräte bleiben nutzbar Auch ältere Baty-Projektoren lassen sich mit einer neuen Digitalanzeige auf den aktuellen Stand bringen. In vielen Fällen ist das die wirtschaftlichere Lösung gegenüber einer Neuanschaffung.
-
Ein Ansprechpartner über die Laufzeit Beratung, Lieferung, Einweisung und die anschließende Kalibrierung übernehmen dieselben Mitarbeitenden. Sie haben damit über die gesamte Laufzeit einen festen Ansprechpartner statt drei zuständiger Abteilungen.
Warum Baty
Messen, ohne das Bauteil zu berühren
Baty fertigt seit 1932 im englischen Sussex Profilprojektoren. Mit dem „Shadograph“ wurde das Verfahren in vielen Messräumen überhaupt erst eingeführt: Das Bauteil wird vergrößert auf eine Mattscheibe projiziert und dort gegen die Zeichnung verglichen.
Hinzugekommen sind kamerabasierte Systeme, die diesen Vergleich selbsttätig übernehmen. Ein Videomesssystem erfasst sämtliche Merkmale, die im Bildfeld liegen, in einem einzigen Durchgang. Bei Stanz-, Dreh- und Kunststoffteilen in Serie ergibt sich daraus ein erheblicher Zeitgewinn.
Beiden Verfahren gemeinsam ist, dass ohne Berührung gemessen wird. Bei Dichtungen, dünnen Blechen und weichen Kunststoffen ist das nicht allein eine Frage der Bequemlichkeit, sondern die Voraussetzung für ein belastbares Ergebnis: Unter einem Tastkopf gibt das Bauteil nach.
Wir liefern Ihnen das gesamte Baty-Programm, übernehmen die Einweisung und kalibrieren die Geräte anschließend in unserem eigenen Labor, wahlweise als Werks- oder als DAkkS-Kalibrierung und ohne Versand nach England.
-
Messung ohne Messkraft Dichtungen, Federn, dünne Bleche und Kunststoffteile geben unter einem Tastkopf nach. Bei der optischen Messung wirkt keine Messkraft auf das Bauteil. Das Ergebnis beschreibt damit das Teil selbst und nicht dessen Verformung.
-
Hunderte Maße in einer Aufnahme Ein Videomesssystem erfasst sämtliche Merkmale, die im Bildfeld liegen, in einem einzigen Durchgang. Gerade bei Stanz- und Drehteilen in Serie ergibt sich daraus ein erheblicher Zeitgewinn.
-
Ein Ergebnis, das sich sofort beurteilen lässt Am Profilprojektor erscheint das Bauteil vergrößert auf der Mattscheibe. Besonders bei Gewinden und Radien ist diese Darstellung anschaulicher als eine reine Zahlenkolonne.
-
Eine Software über alle Ausbaustufen Sämtliche Baty-Systeme werden mit derselben Auswertesoftware bedient. Wer mit einem kleineren Gerät beginnt, kann die vorhandene Schulung beim nächsten Ausbauschritt weiterverwenden.
Systeme
Optisch messen in zwei Ausbaustufen
Der Profilprojektor bildet das Bauteil vergrößert auf einer Mattscheibe ab; die Bewertung übernimmt die Bedienung. Ein Videomesssystem wertet dieselbe Kontur selbsttätig aus und erfasst dabei Hunderte Maße in Sekunden. Welcher der beiden Wege der richtige ist, hängt weniger vom Bauteil ab als von der Stückzahl.
Profilprojektor · Tischgerät

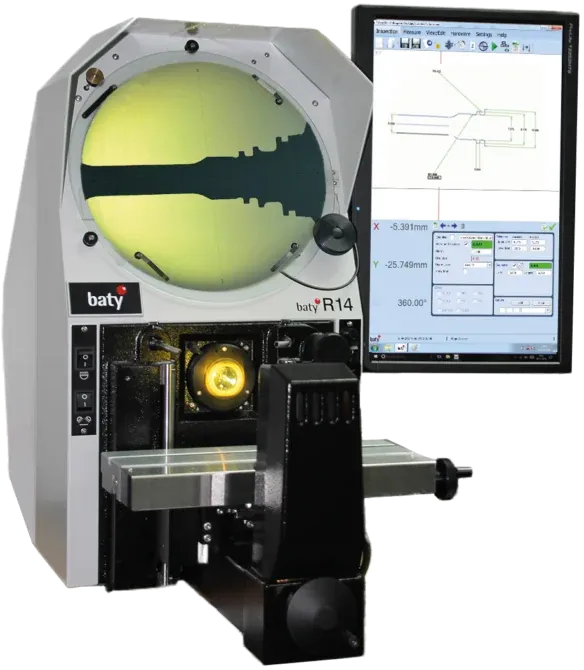

R14
Das Einstiegsgerät mit 340-mm-Schirm, einem Messbereich von 175 × 100 mm und einer Auflösung von 0,5 µm. Die Helixverstellung von ±7° ist für die Gewindeprüfung ausgelegt.
Zum System
Profilprojektor · Tischgerät

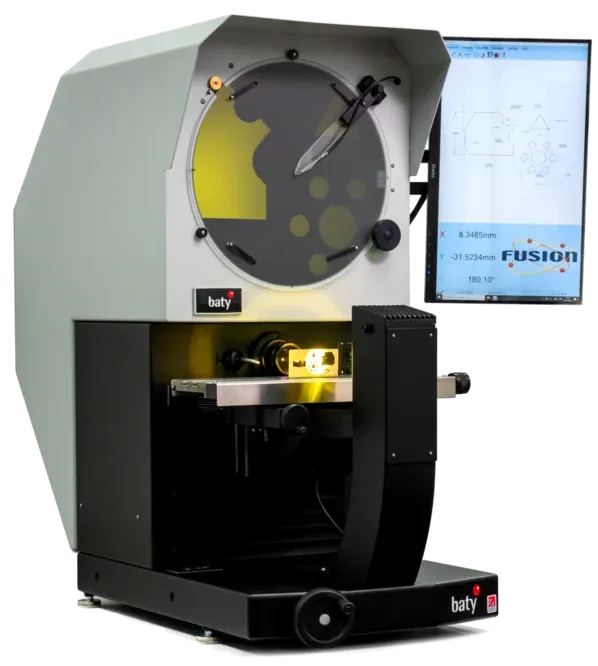

R400
400-mm-Schirm bei einem Messbereich von 300 × 150 mm, ausgestattet mit LED-Durchlicht anstelle einer Halogenbeleuchtung. Es ist die verbreitetste Baugröße für Dreh- und Frästeile.
Zum System
Profilprojektor · Standgerät

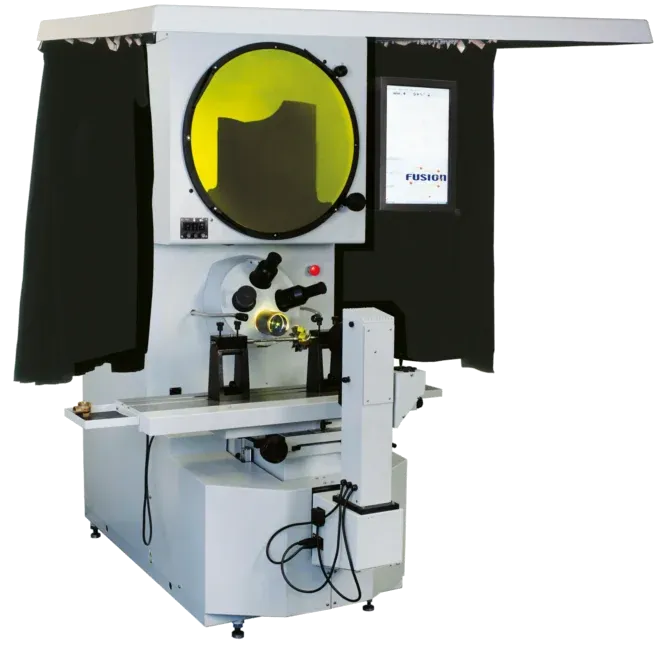

R600
600-mm-Schirm bei einem Messbereich von 450 × 200 mm, die Y-Achse wird motorisch über einen Joystick verfahren. Die Helixverstellung von ±15° erlaubt zusätzlich die Prüfung von Werkzeugschneiden.
Zum System
Videomesssystem · Bildfeld

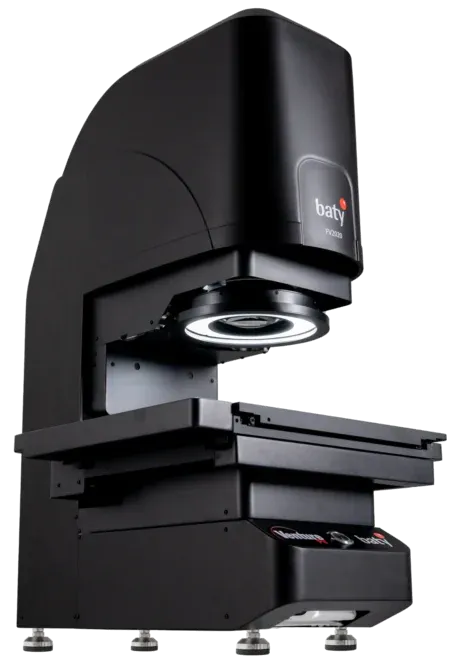

Venture FV
20-Megapixel-Kamera mit automatischer Bauteilerkennung, ein Programmieren entfällt. Das Teil wird in das Bildfeld gelegt und in einem Durchgang vollständig vermessen, Messbereiche von 100 × 80 bis 300 × 210 mm.
Zum System
Multisensor · CNC, Tischgerät
Venture XT CNC
Messbereich 300 × 300 × 200 mm unter CNC-Steuerung, dazu ein 6,5:1-Zoom mit Autofokus. Optional lässt sich das Gerät mit einem Renishaw TP20 ergänzen und misst dann zusätzlich antastend.
Zum System
Multisensor · CNC, Großformat

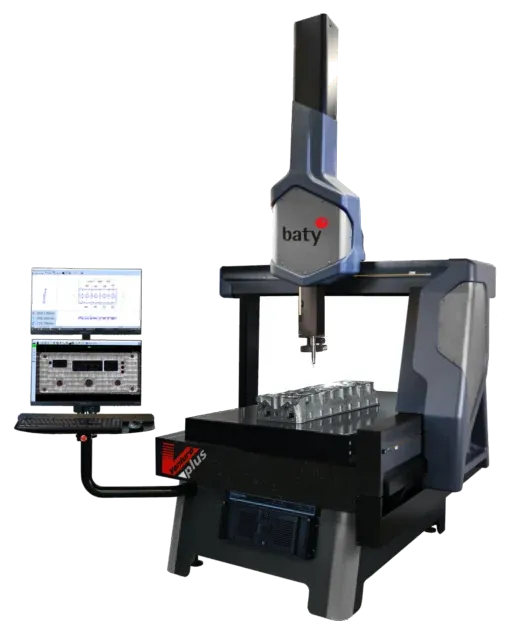

Venture Plus XT
Messbereiche bis 1000 × 2000 × 750 mm auf Granitbasis, angetrieben von berührungslosen Linearmotoren. Der erste Term der Genauigkeitsangabe liegt unter 2 µm.
Zum SystemProjektor oder Kamera?
Die Entscheidung hängt vor allem an der Stückzahl: Bei zehn Teilen im Monat ist der Profilprojektor in der Regel ausreichend, bei zehn Teilen am Tag amortisiert sich ein Videomesssystem schnell. Senden Sie uns gerne ein Bauteil zu, wir vermessen es auf beiden Systemen.
Bauteil einschickenFusion
Eine Software vom Projektor bis zur CNC-Anlage
Baty stattet Profilprojektoren und Videomesssysteme mit derselben Auswertesoftware aus. Wer die Auswertung von Kreisen und Winkeln am R400 gelernt hat, findet sich ebenso am Venture XT zurecht: Die Maschine wird größer, die Bedienoberfläche bleibt dieselbe.
-
Optischer Kantensensor statt Augenmaß Am Profilprojektor erfasst der Sensor die Kante selbsttätig. Damit entfällt die subjektive Beurteilung durch die Bedienung, die bei Wiederholmessungen den größten Streuungsanteil ausmacht.
-
Prüfbericht und SPC ohne Umweg Toleranzen werden einmal hinterlegt, anschließend gemessen und der Bericht direkt ausgegeben. Die Serienauswertung entsteht dabei laufend und muss nicht nachträglich in einer Tabelle nachgebildet werden.
-
Aus dem CAD-Modell programmiert Die DXF-Datei wird eingelesen, die Merkmale werden übernommen und der Messablauf gespeichert. Beim nächsten Los rufen Sie diesen Ablauf auf, anstatt ihn erneut anzulegen.
-
Nachrüstbar auf vorhandene Projektoren Auch ältere Baty-Projektoren lassen sich mit einer neuen Digitalanzeige auf Fusion umrüsten. Das ist in der Regel deutlich günstiger als eine Neuanschaffung. Sprechen Sie uns gerne darauf an.
Produktbereiche
Das komplette Baty-Programm auf einen Blick
Profilprojektoren
Tisch- und Standgeräte mit Schirmdurchmessern von 340 bis 600 mm und einer Auflösung von 0,5 µm. Die Helixverstellung ermöglicht die Prüfung von Gewinden und Schneidkanten.
Videomesssysteme
Von der Bildfeldmessung mit 20-Megapixel-Kamera bis zur CNC-gesteuerten Multisensoranlage auf Granitbasis.
Messsoftware Fusion
Optischer Kantensensor, Auswertung anhand des CAD-Modells sowie Prüfbericht und Serienauswertung in einer einheitlichen Oberfläche.
Zubehör und Nachrüstung
Objektive, Spannmittel und Werkstückaufnahmen sowie Digitalanzeigen, mit denen sich vorhandene Projektoren nachrüsten lassen.
Service
Nach der Lieferung geht es erst los.
Ein optisches Messgerät steht und fällt mit seiner Optik und einer gültigen Kalibrierung. Wir betreuen Ihre Baty-Geräte deshalb über die gesamte Laufzeit, von der Aufstellung und Einweisung bis zur wiederkehrenden Kalibrierung im eigenen Labor. Zuständig sind dabei dieselben Mitarbeitenden, die das Gerät bei Ihnen aufgestellt haben.
Weitere Marken
Was wir außerdem vertreten

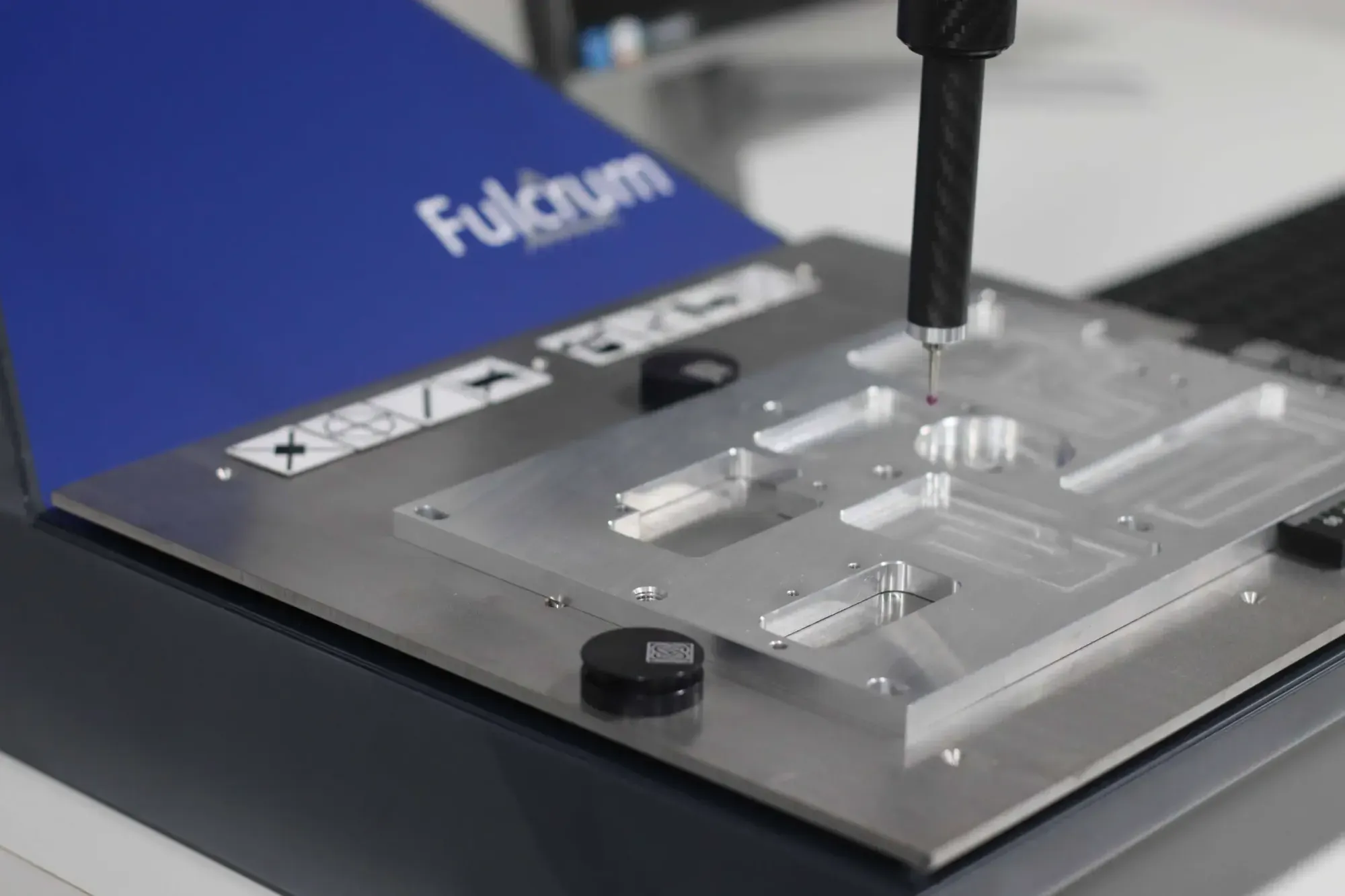

Aberlink
Koordinatenmessgeräte aus England, in Deutschland exklusiv über Phönix. Mit einer Messsoftware, deren Updates dauerhaft nichts kosten.
Mehr erfahren
Trimos
Schweizer Messtechnik für die Werkstatt: C4 und Messarme erhalten Sie in Deutschland exklusiv über Phönix, dazu die Höhenmessgeräte der V-Serie.
Mehr erfahrenKontakt
Erzählen Sie uns, worum es geht.
Ob einzelnes Messmittel oder kompletter Maschinenpark: schildern Sie uns kurz Ihr Anliegen, wir melden uns mit einem konkreten Vorschlag zurück.
